VAO,VBO,EBO三者的关系

发表于 更新于 分类于
以自己的角度理解一下OpenGL中VAO，VBO和EBO的关系。

始终要牢记一点，OpenGL是一个巨大的状态机，当我们绑定VAO，VBO或者EBO时，实际上是在告诉OpenGL当前哪个对象处于活动状态，然后进行的操作都是和这个对象相关联的。

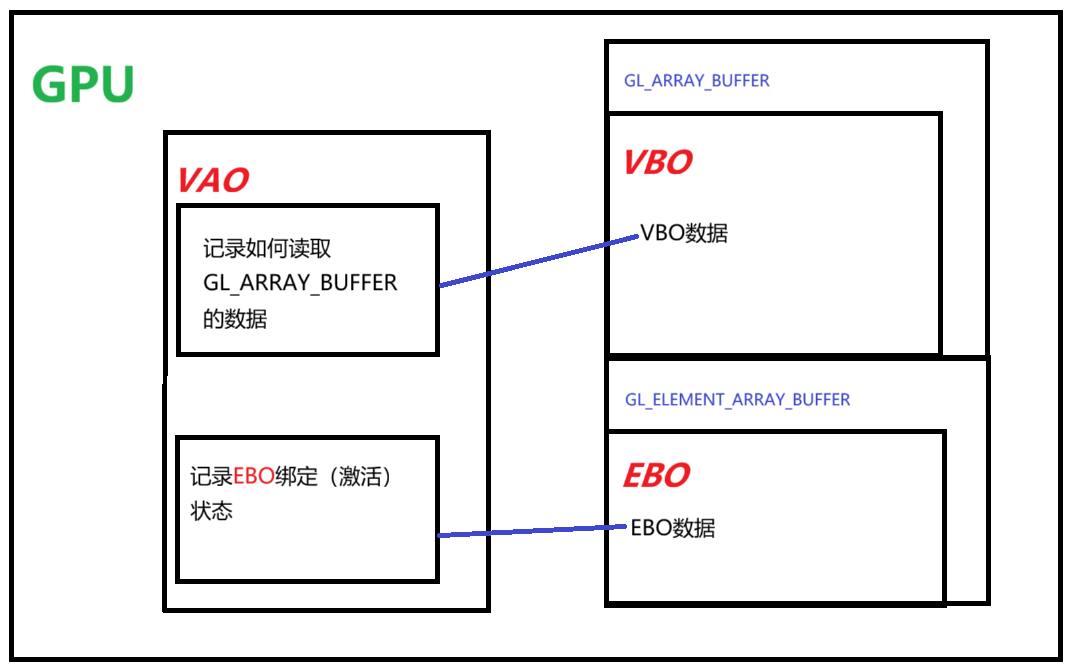

先看一张图有个大致理解：

VAO与BUFFER对象的关系

VAO和VBO相对独立，他们的绑定互不影响，EBO与VAO强相关，它的绑定必须在绑定了一个VAO之后，VAO之中要记录EBO的状态信息，意思就是，EBO要在设置哪个VAO时激活（绑定）。

之所以这样设计，是因为索引信息和我们的顶点对象强相关，也就是说，顶点对象是个什么玩意儿某种意义上就是看EBO的，VBO是可以复用的，他就是一堆不同坐标顶点而已。

同理，EBO解绑也必须要在他相关的VAO解绑之后进行，因为如果先解绑EBO，VAO中索引信息就不是激活状态了，失效了，这时候渲染找不到索引信息会出现问题，程序甚至卡死。

当然，解绑VBO，EBO的操作不是必须的，后面会说明。

总体的关系说完了，接下来讲讲细节。

生成VAO，VBO和EBO，就是生成不同对象的句柄，这些对象逻辑都在状态机中，绑定不同句柄就能切换不同对象（数据）。

绑定VAO，就是告诉状态机，我们接下来要设置或应用这个顶点对象了，设置中肯定会有的操作是，设置顶点属性指针，即glVertexAttribPointer，它的四个参数是描述读取顶点的方式：读多少，数据类型，步长（读取完一块每隔多少再读），起始位置；所以这个操作一定在绑定VBO之后（必须得有一个激活的VBO），这些与VBO中的数据息息相关但是对它本身毫无影响，说白了就像是设置一个指向数据的指针，按照设置的方式去读取数据，我们绑定不同的VBO可以应用不同的数据，只是不切换绑定VAO的话读取方式是固定的；

绑定VBO，EBO，顾名思义，Buffer Object，我们所使用的数据真正存在于此，肯定会有的操作是，从CPU上传顶点数据到GPU，即glBufferData，不同的是EBO必须在绑定VAO之后绑定，解绑同样如此。如果说VAO是通过指针应用VBO的数据，那么对EBO数据的使用，就如同直接使用，不需要任何媒介，所以并不需要设置一系列信息告诉状态机怎么用EBO中的数据，它们俩是强相关的，原因前面解释过了不再赘述。

然后是解绑操作，所有的显式解绑都不是必须的，因为绑定到另一个VAO，VBO或者EBO，旧的绑定会自动解绑，但我们仍然推崇显式解绑，因为这样代码的边界更清晰。

下面是设置两个VAO一般的步骤，可以尝试自行调换函数执行顺序看看自己是否理解到位，至少，在程序执行上不会有逻辑错误，也许细节方面理解会不到位。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
glGenVertexArrays(1, &VAO_);
glGenVertexArrays(1, &LightVAO_);
glGenBuffers(1, &VBO_);
glGenBuffers(1, &EBO_);

// bind first VAO
glBindVertexArray(VAO_);

// bind and set VBO
glBindBuffer(GL_ARRAY_BUFFER, VBO_);
glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);

// set vertex attribute pointers to VAO
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 11 * sizeof(GL_FLOAT), (void*)0);
glEnableVertexAttribArray(0);
glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, 11 * sizeof(GL_FLOAT), (void*)(3 * sizeof(GL_FLOAT)));
glEnableVertexAttribArray(1);
glVertexAttribPointer(2, 2, GL_FLOAT, GL_FALSE, 11 * sizeof(GL_FLOAT), (void*)(6 * sizeof(GL_FLOAT)));
glEnableVertexAttribArray(2);
glVertexAttribPointer(3, 3, GL_FLOAT, GL_FALSE, 11 * sizeof(GL_FLOAT), (void*)(8 * sizeof(GL_FLOAT)));
glEnableVertexAttribArray(3);

// bind and set EBO
// EBO must bind after VAO bind
glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO_);
glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);

// unbind VAO, VBO, EBO
glBindVertexArray(0);
glBindBuffer(GL_ARRAY_BUFFER, 0);
glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, 0);

// bind second VAO
glBindVertexArray(LightVAO_);
glBindBuffer(GL_ARRAY_BUFFER, VBO_);  // VBO_ and EBO_ has included buffer data
glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO_);
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 11 * sizeof(GL_FLOAT), (void*)0);
glEnableVertexAttribArray(0);
glBindVertexArray(0);
glBindBuffer(GL_ARRAY_BUFFER, 0);
glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, 0);  // EBO must unbind after VAO unbind

代码中30和35行可以同时去除，因为VAO和VBO绑定独立，只要不解绑VBO，后面用的数据还是原先VBO的，但是，31和36行同时去除将会执行失败，因为VAO中要存储EBO的绑定状态，所以36行不能去除，每设置一个VAO就要绑定一个EBO。
