Gamma校正

发表于 更新于 分类于
Gamma校正本质是解决 “渲染结果和人眼感知不匹配” 的方式，让画面的明暗过渡更自然，避免过亮或过暗。

概括理解Gamma校正

人眼感受色彩变化是非线性的，对暗的颜色更有辨识度，一旦亮起来感受就不那么明显了；而我们处理光照计算是在线性空间中进行的，这样才能计算得准确，这便有了Gamma校正，帮助我们计算出“真正”的颜色。

现在大多数图片和显示器都遵循 sRGB 色彩空间，而 sRGB 本身就内置了Gamma校正规则（默认 γ≈2.2），即图片保存时已按此规则编码，显示器显示时也会按此规则转换光强。

我们在处理图片颜色的时候，需要进行“解码”，“计算”，“编码”三个步骤。解码是把图片中已Gamma编码的非线性 RGB 值（sRGB 格式）转换为线性 RGB 值，方便我们计算光照（计算得准确），而编码是把计算完成的线性 RGB 值，按 sRGB 的Gamma规则转换为非线性 RGB 值，让人眼感官看起来更舒适自然。

如果跳过解码，光照计算会用错误的非线性值，导致暗部过暗、亮部过曝；如果跳过编码，线性值会被显示器二次Gamma处理，画面整体过亮失真。

总的来说，Gamma校正包含“解码”和“编码”这两部分，“解码”是为了将颜色空间从非线性转换到线性空间去“计算”，当然如果颜色空间本身就是线性的就不用解码了，这牵扯到双重校正的问题，顾名思义，就是进行了两次gamma校正（本质是进行了两次编码），下面的内容会分析并解决此问题。

应用与效果

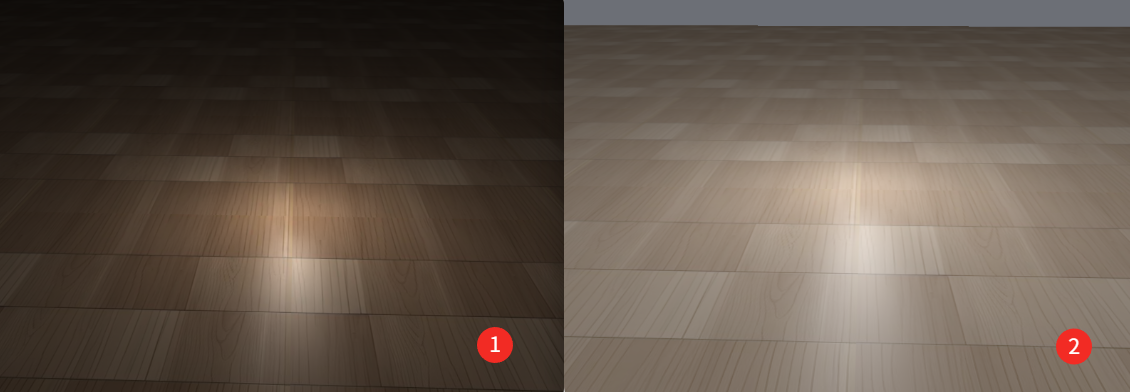

(1) 直接使用OpenGL内建的sRGB帧缓冲。请看下面对比图，右图开启Gamma校正。

1
glEnable(GL_FRAMEBUFFER_SRGB);

GL_FRAMEBUFFER_SRGB

需要注意的是，多渲染目标（多帧缓冲）之间传递时，必须保持线性颜色，不能提前做伽马校正。只有最后一步将颜色输出到屏幕（绑定显示器对应的帧缓冲）时，才需要开启GL_FRAMEBUFFER_SRGB；如果在中间帧缓冲传递时就开启这个选项，会导致中间结果变成非线性颜色，后续再基于这些颜色计算（比如模糊、光效），结果就会出错。

(2) 自己在片段着色器中进行gamma校正。

1
2
3
4
5
6
7
8
9
void main()
{
    // 在线性空间做炫酷的光照效果
    [...]
    // 应用Gamma校正
    float gamma = 2.2;
    // gamma encode
    fragColor.rgb = pow(fragColor.rgb, vec3(1.0/gamma));
}

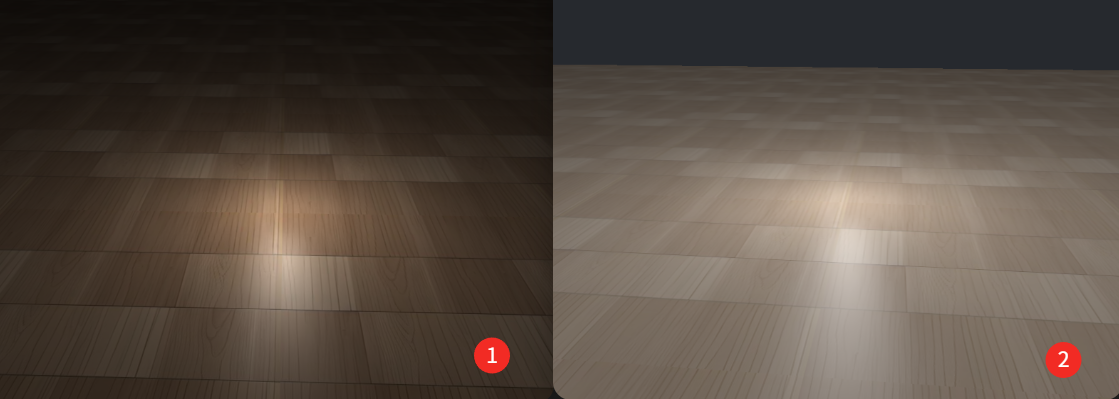

片段着色器Gamma校正

sRGB纹理和解码

我们上面Gamma校正之后的图，有没有感觉过于亮了？因为我们现在用的纹理图片大多是 sRGB 格式，它们在保存时就已经经过一次Gamma编码，而我们又用OpenGL进行了一次Gamma编码，导致画面过曝。也就是说，我们的光照计算实际是在非线性颜色空间中，所以我们需要先解码图片，在线性颜色空间中计算光照后再编码。

解码也很简单，只需要对光照颜色进行“逆”Gamma校正就能转换其到线性颜色空间了：

1
2
3
float gamma = 2.2;
// gamma decode
vec3 diffuseColor = pow(texture(diffuse, texCoords).rgb, vec3(gamma));

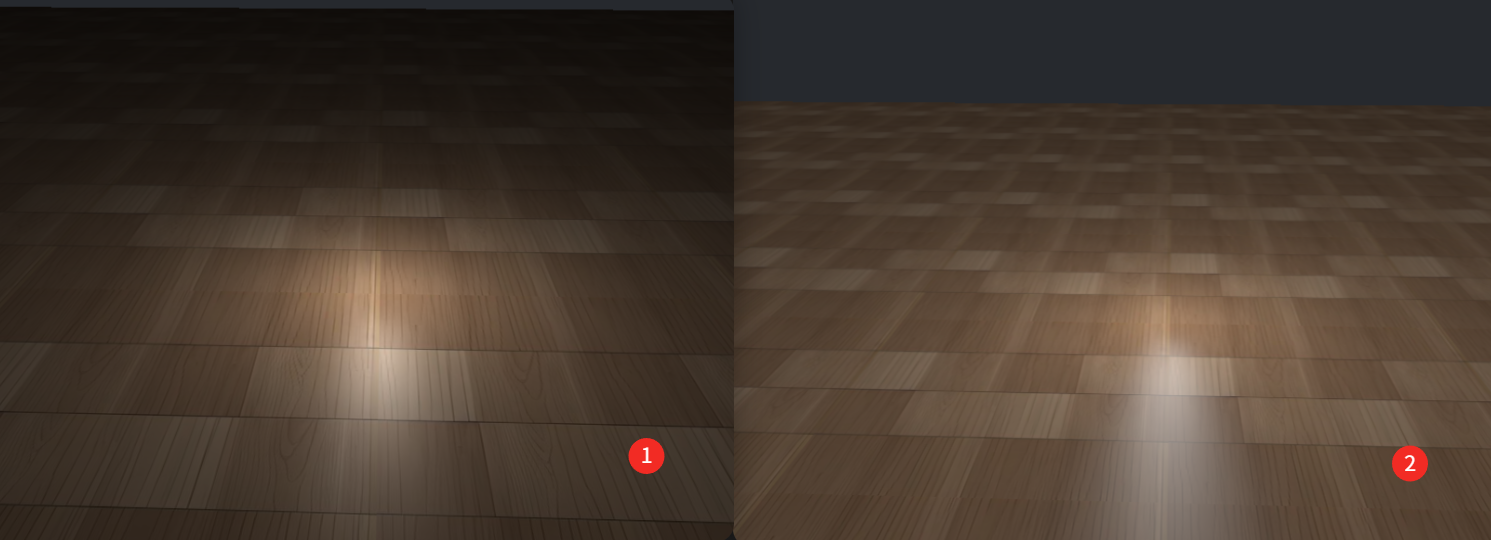

解码之后再编码便真正只进行一次编码，效果如下：

use gamma to decode

除了手动计算，OpenGL还提供了GL_SRGB和GL_SRGB_ALPHA内部纹理格式让我们加载纹理就自动进行解码。

1
glTexImage2D(GL_TEXTURE_2D, 0, GL_SRGB, width, height, 0, GL_RGB, GL_UNSIGNED_BYTE, image);

(需要ALPHA就指定GL_SRGB_ALPHA)

因为不是所有纹理都是在sRGB空间中的，所以当你把纹理指定为sRGB纹理加载时要格外小心。比如diffuse纹理，这种为物体上色的纹理几乎都是在sRGB空间中的。而为了获取光照参数的纹理，像specular贴图和法线贴图几乎都在线性空间中，所以如果你把它们也配置为sRGB纹理的话，光照就坏掉了。指定sRGB纹理时要当心。

将diffuse纹理定义为sRGB纹理之后，我们将获得所期望的视觉输出，但这次每个物体都会只进行一次gamma校正。

光照衰减

现实中，光照衰减和光源距离平方成反比：

1
float attenuation = 1.0 / (distance * distance);

但在显示器上效果最好的衰减方程，并不是符合物理的。

不进行gamma校正（不解码），显示在监视器上的衰减方程实际上将变成：

(1.0/distance2)2.2 (1.0 / distance ^ 2) ^ {2.2}

这时衰减会过于强烈，反而直接使用双曲线方程效果更好：

(1.0/distance)2.2 (1.0 / distance) ^ {2.2}

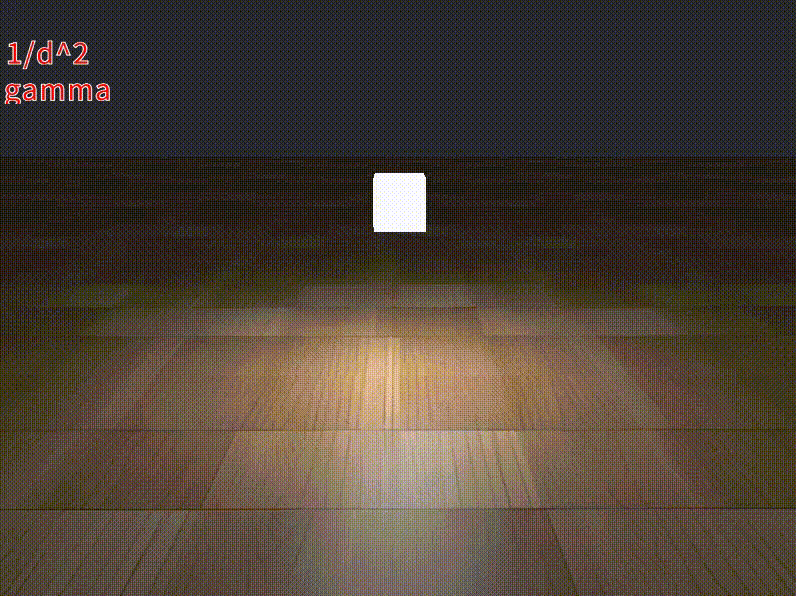

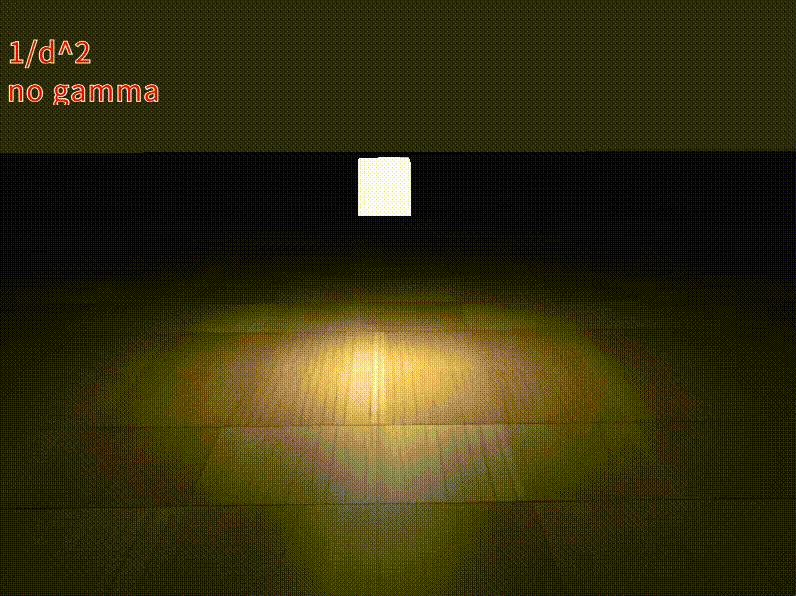

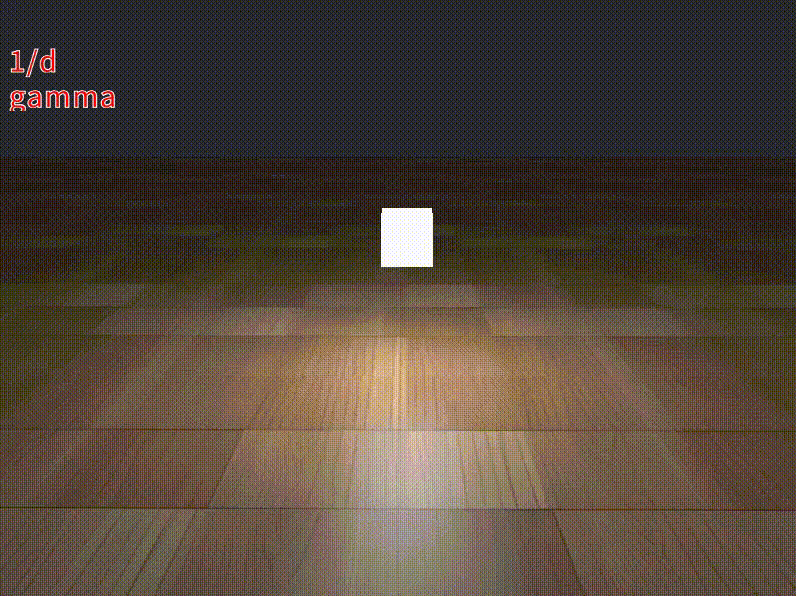

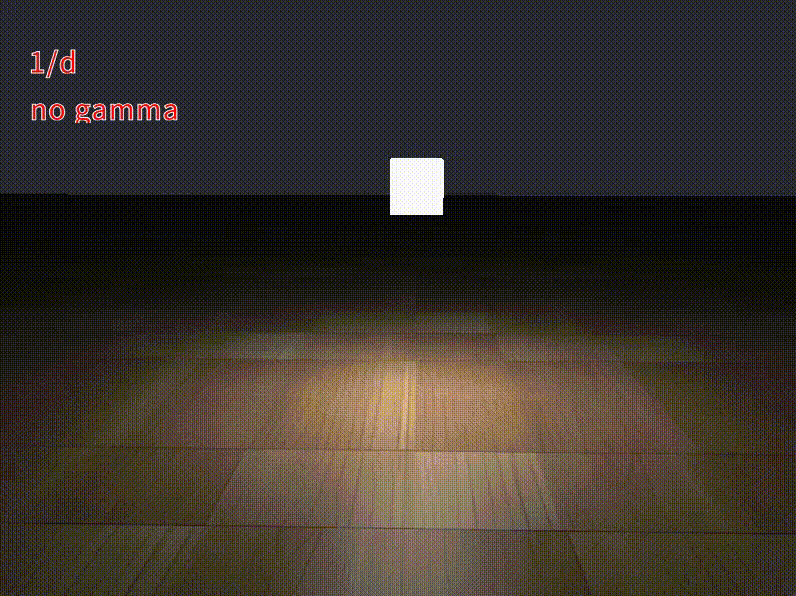

下面是gamma校正和衰减方程的效果组合，可以看出，不开启gamma校正时，衰减使用双曲线方程更好，开启时选用二次方程效果更好。

在Demo OpenGL27-GammaCorrection 中，我们用键盘上的G和F分别控制这两个效果（有修改，效果可能不同）。

pic1 pic2
pic3 pic4

上面的效果，图片的解码是在片段着色器中进行的，后来我修改使用OpenGL内部纹理格式加载纹理，颜色效果和上面的有些区别。

引用小结

gamma校正使我们可以在线性空间中进行操作。因为线性空间更符合物理世界，大多数物理公式现在都可以获得较好效果，比如真实的光的衰减。你的光照越真实，使用gamma校正获得漂亮的效果就越容易。这也正是为什么当引进gamma校正时，建议只去调整光照参数的原因。
